Do đó, trong bài viết này, chúng ta sẽ đi sâu tìm hiểu định nghĩa về phay phẳng, cách thức hoạt động cũng như phạm vi ứng dụng rộng rãi của nó cùng nhiều thông tin khác.

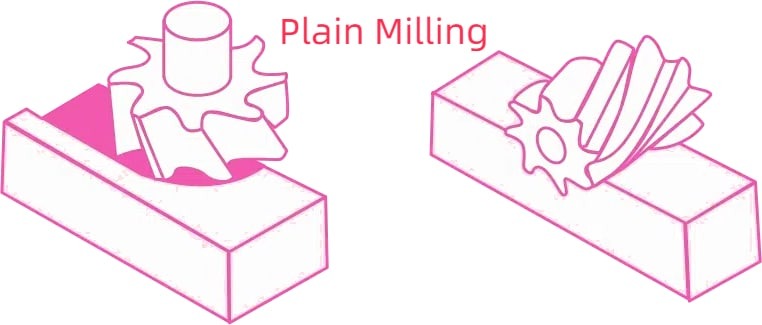

Phay phẳng là gì?
Phay trơn liên quan đến quá trình gia công bề mặt phẳng hoặc nằm ngang trên các thành phần bằng cách sử dụng dao phay. Nó cũng được gọi là phay bề mặt hoặc phay tấm. Trong quá trình này, phôi được cố định trên bàn máy, cho phép dao cắt loại bỏ vật liệu. Mục đích là tạo ra các bộ phận gia công mịn và chính xác với bề mặt song song với trục của dụng cụ.
Quá trình gia công phay phẳng diễn ra như thế nào?
Sau đây là một số bước chính trong quy trình gia công phay phẳng bao gồm:
- Cố định phôi : Đảm bảo phôi cố định bằng cách sử dụng kẹp thích hợp.
- Lựa chọn dao phay : Chọn dao phay thích hợp, chẳng hạn như dao phay đầu phẳng hoặc đầu mặt, dựa trên kích thước và hình dạng hình học của thành phần. Các thông số kỹ thuật khác nhau của vật liệu đòi hỏi các công cụ thích hợp để gia công.
- Thiết lập tham số : Kích thước bao gồm độ sâu cắt, tốc độ quay và tốc độ cấp liệu phay chịu trách nhiệm cho chất lượng cuối cùng của các bộ phận. Do đó, người vận hành cần điều chỉnh các thông số phù hợp để sản xuất các thành phần đáp ứng các yêu cầu nghiêm ngặt. Hơn nữa, kích thước cũng nằm ở bề mặt hoàn thiện mong muốn, dụng cụ và vật liệu.
- Chuyển động cắt : Phôi di chuyển theo đường thẳng về phía dao cắt quay tốc độ cao, tạo ra chuyển động tương đối giữa hai thành phần. Và trong quá trình này, dao cắt sẽ loại bỏ vật liệu để tạo thành bề mặt bào.
- Ứng dụng chất làm mát : Chất làm mát giúp giảm tỏa nhiệt, cải thiện bề mặt hoàn thiện và kéo dài tuổi thọ của dụng cụ cắt.
Các loại dao phay trơn
Sau đây là hai loại dao phay trơn phổ biến: dao phay hạng nhẹ và dao phay hạng nặng. Phần này sẽ giải thích và so sánh chi tiết hai loại dao này.
- Máy phay nhẹ
- Chủ yếu hoạt động trên gia công các thành phần có kích thước nhỏ hơn và mỏng hơn
- Có nhiều răng xoắn ốc với góc xoắn ốc không quá 25°
- Đường kính dụng cụ nhỏ hơn, thường dưới 20mm
- Lực cắt thấp hơn, thích hợp cho gia công chính xác và tinh xảo
- Tốc độ trục chính cao hơn có thể đạt tới hơn 10.000 vòng/phút
- Thích hợp để gia công các vật liệu mềm hơn như hợp kim nhôm, nhựa và gỗ
- Đạt được bề mặt hoàn thiện tốt hơn, phù hợp với các chi tiết gia công đòi hỏi chất lượng bề mặt cao
- Máy phay cắt hạng nặng
- Được sử dụng để gia công các phôi có kích thước lớn hơn và dày hơn
- Cung cấp một số răng xoắn ốc có góc xoắn ốc từ 25° đến 45°
- Đường kính dụng cụ lớn hơn, thường trên 50mm
- Lực cắt cao hơn, thích hợp cho gia công thô và gia công vừa
- Tốc độ trục chính thấp hơn, thường dưới 5.000 vòng/phút
- Thích hợp để gia công các vật liệu cứng hơn như thép và thép hợp kim
- Có thể chịu được lực cắt và mô-men xoắn cao hơn
- Phù hợp với các phôi đòi hỏi hiệu quả sản xuất cao hơn
Vật liệu có sẵn cho phay phẳng
Có nhiều loại vật liệu khác nhau cho quá trình gia công phay trơn. Sau đây sẽ giới thiệu một số vật liệu phổ biến.
- Kim loại:
- Thau
- Nhôm
- Hợp kim nhôm
- Thép không gỉ
- Hợp kim titan
- Phi kim loại:
- Nhựa
- Vật liệu tổng hợp
- Đồ gốm
- Than chì
Những vật liệu kim loại này được sử dụng rộng rãi trong nhiều ứng dụng khác nhau như ngành công nghiệp ô tô và hàng không vũ trụ. Hơn nữa, những vật liệu composite này được sử dụng rộng rãi trong ngành y tế và điện tử.
Lợi ích của phay phẳng
- Hiệu quả: Thích hợp cho sản xuất hàng loạt và cải thiện hiệu quả sản xuất.
- Độ chính xác: Có thể đạt được khả năng kiểm soát kích thước có độ chính xác cao bằng cách thiết lập các thông số cắt thích hợp.
- Hoàn thiện bề mặt: Có thể xử lý bề mặt có độ phẳng và độ song song cao. Ngoài ra, chất lỏng cắt như chất làm mát có thể cải thiện thêm chất lượng bề mặt.
- Tính linh hoạt: Hầu hết các vật liệu đều thích hợp để sản xuất nhiều bộ phận gia công được sử dụng trong nhiều ngành công nghiệp khác nhau.
- Tự động hóa: Máy công cụ CNC cũng cho phép cải thiện hiệu quả và tính nhất quán của sản xuất.
- Hiệu quả về chi phí: Chi phí đầu tư thiết bị và vận hành tương đối thấp so với các quy trình gia công khác.
Ứng dụng của phay phẳng
Một số ứng dụng chính của phay phẳng bao gồm:
- Ngành công nghiệp ô tô : Khối động cơ, đầu xi-lanh, vỏ hộp số và đĩa phanh.
- Ngành hàng không vũ trụ : Thanh giằng cánh, phần thân máy bay và các bộ phận bánh đáp.
- Sản xuất máy móc : Máy công cụ, khuôn mẫu và khuôn đúc.
- Thiết bị điện và điện tử : Vỏ điện tử, bảng mạch và các linh kiện điện khác.
- Xây dựng và Cơ sở hạ tầng : Phay phẳng được sử dụng trong chế tạo vật liệu xây dựng, chẳng hạn như ván khuôn bê tông, và trong quá trình chuẩn bị bề mặt cho nền móng và kết cấu xây dựng.
- Thiết bị y tế : Cấy ghép chỉnh hình và dụng cụ phẫu thuật
- Kỹ thuật chung : Vỏ, giá đỡ và các thành phần kết cấu trong nhiều ngành công nghiệp khác nhau.
Phay phẳng so với các hoạt động phay khác
Phay thường khác với các hoạt động phay thông thường khác ở những điểm sau:
- Phay phẳng: Thích hợp cho các khu vực phẳng nhỏ hơn bằng cách sử dụng dao phay đầu phẳng tiêu chuẩn.
- Phay mặt: Sử dụng dao phay có đường kính lớn hơn
- Phay khe: Gia công các khe có hình dạng khác nhau và yêu cầu các loại dao cắt đặc biệt, chẳng hạn như dao cắt khe chữ T,
- Phay định hình: Để gia công các bề mặt cong phức tạp hoặc các hình dạng đặc biệt
- Phay đầu:Tạo bề mặt tường thẳng đứng bằng máy phay đầu
- Phay loạt: Phay loạt sử dụng nhiều dao cắt khi gia công các bề mặt khác nhau và đòi hỏi máy công cụ phức tạp hơn.
- Phay định hình: Phay định hình có thể gia công các đường viền phức tạp bằng cách sử dụng các dao cắt định hình đặc biệt.
Phần kết luận
Phay phẳng là phương pháp gia công phay hiệu quả có thể đáp ứng nhu cầu của nhiều ngành sản xuất. Bài viết này giới thiệu chi tiết về nguyên lý hoạt động của phay đập, các loại dụng cụ phổ biến và các tình huống ứng dụng điển hình. Đồng thời, bài viết so sánh điểm giống và khác nhau giữa phay phẳng và các quy trình phay khác.
