Gia công viền kim loại tấm: Quy trình, lợi ích và ứng dụng
Date: 07/01/2025
Viền kim loại tấm là một trong những kỹ thuật gia công kim loại để tăng độ bền và tính thẩm mỹ của các bộ phận kim loại gia công. Ngoài ra, phương pháp này được sử dụng rộng rãi trong nhiều ứng dụng khác nhau, bao gồm ngành công nghiệp ô tô hoặc điện tử.
Do đó, bài viết này sẽ đi sâu vào định nghĩa về viền kim loại tấm và cách thức hoạt động của nó. Hơn nữa, bài viết cũng sẽ giới thiệu ưu và nhược điểm cũng như nhiều ứng dụng của nó.
Việc viền kim loại tấm nhằm mục đích cải thiện bề mặt hoàn thiện và tăng cường chức năng, do đó tạo ra mép viền hoàn hảo trên các thành phần. Các nhà sản xuất sẽ sử dụng máy viền chuyên dụng để gấp mép tấm kim loại ở góc 180 độ. Nhìn chung, quy trình viền chủ yếu bao gồm ba bước, bao gồm tạo mép, viền trước và viền. Do đó, kỹ thuật này thường được tìm thấy trong sản xuất vỏ kim loại, hộp đựng, đồ gia dụng, v.v.
Bây giờ chúng ta đã hiểu chung về định nghĩa của việc viền kim loại tấm, chúng ta có thể thực hiện quy trình này như thế nào? Dưới đây là các bước chính để viền kim loại tấm:
Mỗi loại viền có công dụng và ưu điểm riêng. Do đó, việc lựa chọn viền phù hợp phải dựa trên các yêu cầu ứng dụng cụ thể. Phần này sẽ giới thiệu năm loại viền phổ biến được sử dụng trong chế tạo kim loại tấm.
Nó đề cập đến việc sử dụng uốn cơ học hoặc cán để uốn cong mép của tấm kim loại ra ngoài, do đó tạo thành một đường viền hở. Thông thường, góc uốn dao động từ 90º đến 180º và kích thước khe hở tiêu chuẩn cho ứng dụng này là 0,060″, 0,090″, 0,125″, 0,187″ và 0,250″. Ngoài ra, đường viền hở rất phù hợp với tấm kim loại có độ dày từ 0,040″ đến 0,125″.
Ngược lại với viền hở, viền kín, còn được gọi là viền phẳng, liên quan đến việc cạnh cong hoàn toàn bằng phẳng với tấm kim loại, tạo thành góc 180 độ chính xác. Do đó, không có khe hở hoặc khoảng trống giữa viền và bề mặt kim loại bên dưới. Tương tự như vậy, loại viền này phù hợp với các vật liệu, ngoại trừ nhôm, có độ dày từ 0,040″ đến 0,125″. Hơn nữa, để tránh bị gãy, phần phẳng của viền phải có kích thước ít nhất gấp 4 lần độ dày của vật liệu.
Nó đề cập đến việc uốn cong mép của tấm kim loại thành hình giọt nước, với góc uốn dao động từ 180º đến 360º. Thiết kế viền này đặc biệt phù hợp với nhôm và các vật liệu kim loại nhẹ, mỏng manh khác.
Phương pháp xử lý cạnh này được hình thành bằng cách uốn cong cạnh của tấm kim loại thành hình vòng cung, với góc uốn cong hơn 180º. Viền cuộn là lựa chọn phổ biến của các nhà sản xuất cho các cạnh trên tượng, tủ và cửa ra vào, vì chúng mang lại vẻ ngoài hấp dẫn và trải nghiệm xử lý an toàn.
Viền dây thừng có một mặt bích hồi lưu được uốn cong ở góc lớn hơn 180º. Sau khi tạo hình mép hở ban đầu, một khuôn làm phẳng được áp dụng để ép mặt bích hồi lưu xuống bề mặt của bộ phận. Điều này tạo ra một khoảng cách giữa tấm kim loại và mặt bích hồi lưu, sau đó ép chúng để tạo thành một mối nối chặt chẽ.
Có hai quy trình chính trong quá trình viền tấm kim loại, được giải thích dưới đây.
Quá trình này hoàn thành thao tác viền bằng khuôn dập. Khuôn dập bao gồm phần trên và phần dưới, với khuôn trên uốn cong tấm kim loại và khuôn dưới cung cấp giá đỡ. Phương pháp này có thể hoàn thành viền nhanh chóng và hiệu quả và phù hợp với sản xuất quy mô lớn.
Quá trình này sử dụng con lăn để hoàn thành thao tác viền. Tấm kim loại được đưa dần vào con lăn, uốn cong thành hình dạng mong muốn. Phương pháp này có thể đạt được viền liên tục và hoàn hảo cho viền hình dạng phức tạp. Tuy nhiên, so với viền khuôn, viền con lăn có thể kiểm soát tốt hơn chất lượng và độ chính xác của viền.
Nhìn chung, quy trình viền có thể cải thiện hiệu suất sản phẩm, nhưng cần cân nhắc đến yếu tố phức tạp và chi phí. Do đó, việc lựa chọn đúng quy trình viền là điều cần thiết để cải thiện chất lượng sản phẩm.
Việc viền mang lại nhiều lợi ích trong sản xuất các bộ phận kim loại tấm, nhưng làm thế nào chúng ta có thể sản xuất các thành phần viền hoàn hảo? Các mẹo sau đây cung cấp một số hướng dẫn hữu ích.
Như chúng tôi đã đề cập ở trên, viền kim loại tấm là quá trình gấp mép của một tấm kim loại đơn lẻ lại với nhau để tạo thành mép hoàn thiện, sạch sẽ. Điều này thường được thực hiện bằng cách uốn cong kim loại trên khuôn hoặc con lăn, tạo thành nếp gấp 180 độ hoặc góc nhọn hơn, chặt hơn. Viền tạo ra mép nhẵn, tròn, ít bị góc nhọn hoặc gờ sắc. Kỹ thuật này thường được sử dụng cho các mép trên các sản phẩm như thiết bị, đồ nội thất và phụ tùng ô tô.
Ngược lại, ghép nối tấm kim loại bao gồm việc ghép hai mảnh kim loại riêng biệt lại với nhau bằng cách gấp và lồng vào nhau các cạnh của chúng. Đường ghép được tạo ra thông qua một mẫu uốn cong cụ thể, chẳng hạn như đường ghép Pittsburgh hoặc đường ghép rãnh, để tạo thành một mối nối chặt chẽ, an toàn mà không cần thêm ốc vít. Ghép nối thường có hiệu quả trong các ứng dụng như lợp mái và chế tạo tấm kim loại khác. Hơn nữa, đường ghép có thể cung cấp tính toàn vẹn về mặt cấu trúc và khả năng chống chịu thời tiết cho cụm tấm kim loại đã lắp ráp.
.
Bài viết liên quan:
Do đó, bài viết này sẽ đi sâu vào định nghĩa về viền kim loại tấm và cách thức hoạt động của nó. Hơn nữa, bài viết cũng sẽ giới thiệu ưu và nhược điểm cũng như nhiều ứng dụng của nó.
Viền trong tấm kim loại là gì?
Việc viền kim loại tấm nhằm mục đích cải thiện bề mặt hoàn thiện và tăng cường chức năng, do đó tạo ra mép viền hoàn hảo trên các thành phần. Các nhà sản xuất sẽ sử dụng máy viền chuyên dụng để gấp mép tấm kim loại ở góc 180 độ. Nhìn chung, quy trình viền chủ yếu bao gồm ba bước, bao gồm tạo mép, viền trước và viền. Do đó, kỹ thuật này thường được tìm thấy trong sản xuất vỏ kim loại, hộp đựng, đồ gia dụng, v.v.
Làm thế nào để viền tấm kim loại?
Bây giờ chúng ta đã hiểu chung về định nghĩa của việc viền kim loại tấm, chúng ta có thể thực hiện quy trình này như thế nào? Dưới đây là các bước chính để viền kim loại tấm:
- Chuẩn bị dụng cụ và vật liệu: Đầu tiên, hãy chọn vật liệu tấm kim loại và dụng cụ thích hợp, chẳng hạn như búa, phanh hoặc dụng cụ gấp kim loại chuyên dụng.
- Đánh dấu và cắt: Đánh dấu các cạnh trên tấm kim loại và sử dụng các công cụ cắt để cắt chính xác theo các đường đã đánh dấu. Nếu cần, có thể sử dụng kìm gấp để uốn cong trước và tạo nếp gấp sạch sẽ.
- Làm sạch các cạnh: Sử dụng giấy nhám hoặc dụng cụ đánh bóng để làm sạch các cạnh kim loại, loại bỏ bất kỳ gờ hoặc phần không đều nào. Kết quả là, có thể đạt được cạnh mịn và chất lượng cao.
- Gấp các cạnh: Đây là bước quan trọng nhất. Các nhà sản xuất thường đặt tấm kim loại trên bề mặt cứng, phẳng, sử dụng búa để gõ nhẹ hoặc sử dụng phanh để gấp dọc theo nếp gấp đã đánh dấu trước. Đối với các vật liệu dày hơn cần kiểm soát chính xác hơn, các công cụ gấp bằng kim loại cũng có thể được sử dụng để thực hiện thao tác gấp.
- Kiểm tra và điều chỉnh: Sau khi gấp, hãy kiểm tra xem các cạnh có đồng đều và đáp ứng các yêu cầu không.
- Bảo vệ và Hoàn thiện: Sử dụng phương pháp hàn, tán đinh hoặc các phương pháp buộc chặt khác để giữ các cạnh gấp cố định. Cuối cùng, thực hiện bất kỳ quá trình xử lý hậu kỳ cần thiết nào, từ phủ đến sơn. Hơn nữa, các loại và độ dày kim loại khác nhau có thể yêu cầu các công cụ và kỹ thuật riêng.
Các loại viền kim loại tấm khác nhau
Mỗi loại viền có công dụng và ưu điểm riêng. Do đó, việc lựa chọn viền phù hợp phải dựa trên các yêu cầu ứng dụng cụ thể. Phần này sẽ giới thiệu năm loại viền phổ biến được sử dụng trong chế tạo kim loại tấm.
- Mở viền:
Nó đề cập đến việc sử dụng uốn cơ học hoặc cán để uốn cong mép của tấm kim loại ra ngoài, do đó tạo thành một đường viền hở. Thông thường, góc uốn dao động từ 90º đến 180º và kích thước khe hở tiêu chuẩn cho ứng dụng này là 0,060″, 0,090″, 0,125″, 0,187″ và 0,250″. Ngoài ra, đường viền hở rất phù hợp với tấm kim loại có độ dày từ 0,040″ đến 0,125″.
- Viền đóng:
Ngược lại với viền hở, viền kín, còn được gọi là viền phẳng, liên quan đến việc cạnh cong hoàn toàn bằng phẳng với tấm kim loại, tạo thành góc 180 độ chính xác. Do đó, không có khe hở hoặc khoảng trống giữa viền và bề mặt kim loại bên dưới. Tương tự như vậy, loại viền này phù hợp với các vật liệu, ngoại trừ nhôm, có độ dày từ 0,040″ đến 0,125″. Hơn nữa, để tránh bị gãy, phần phẳng của viền phải có kích thước ít nhất gấp 4 lần độ dày của vật liệu.
- Viền hình giọt nước:
Nó đề cập đến việc uốn cong mép của tấm kim loại thành hình giọt nước, với góc uốn dao động từ 180º đến 360º. Thiết kế viền này đặc biệt phù hợp với nhôm và các vật liệu kim loại nhẹ, mỏng manh khác.
- Viền cuộn:

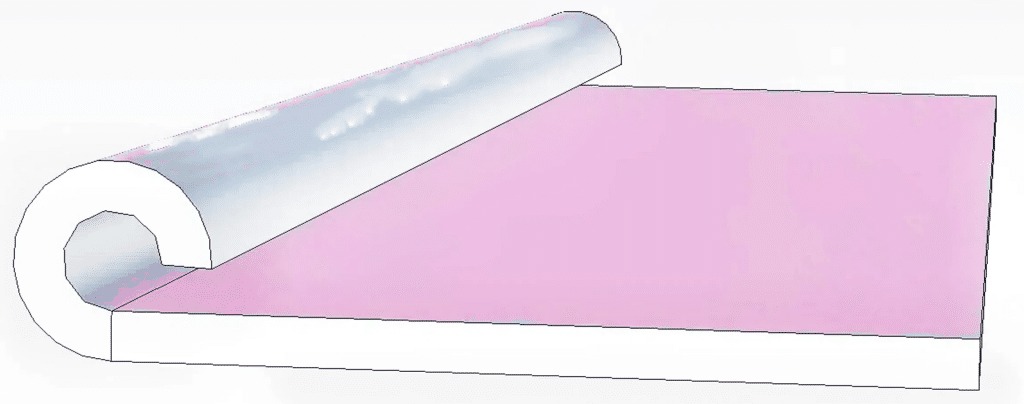

Phương pháp xử lý cạnh này được hình thành bằng cách uốn cong cạnh của tấm kim loại thành hình vòng cung, với góc uốn cong hơn 180º. Viền cuộn là lựa chọn phổ biến của các nhà sản xuất cho các cạnh trên tượng, tủ và cửa ra vào, vì chúng mang lại vẻ ngoài hấp dẫn và trải nghiệm xử lý an toàn.
- Viền dây thừng:
Viền dây thừng có một mặt bích hồi lưu được uốn cong ở góc lớn hơn 180º. Sau khi tạo hình mép hở ban đầu, một khuôn làm phẳng được áp dụng để ép mặt bích hồi lưu xuống bề mặt của bộ phận. Điều này tạo ra một khoảng cách giữa tấm kim loại và mặt bích hồi lưu, sau đó ép chúng để tạo thành một mối nối chặt chẽ.
Quy trình gia công viền kim loại tấm
Có hai quy trình chính trong quá trình viền tấm kim loại, được giải thích dưới đây.
- Quy trình viền khuôn
Quá trình này hoàn thành thao tác viền bằng khuôn dập. Khuôn dập bao gồm phần trên và phần dưới, với khuôn trên uốn cong tấm kim loại và khuôn dưới cung cấp giá đỡ. Phương pháp này có thể hoàn thành viền nhanh chóng và hiệu quả và phù hợp với sản xuất quy mô lớn.
- Quy trình viền lô
Quá trình này sử dụng con lăn để hoàn thành thao tác viền. Tấm kim loại được đưa dần vào con lăn, uốn cong thành hình dạng mong muốn. Phương pháp này có thể đạt được viền liên tục và hoàn hảo cho viền hình dạng phức tạp. Tuy nhiên, so với viền khuôn, viền con lăn có thể kiểm soát tốt hơn chất lượng và độ chính xác của viền.
Ưu và nhược điểm của việc viền trong tấm kim loại
- Những lợi ích :
- Tăng cường độ bền kết cấu : Việc viền có thể tăng cường độ uốn và độ cứng của tấm kim loại, cải thiện khả năng chịu tải tổng thể của kết cấu.
- Tính thẩm mỹ : Ngoài ra, nó có thể cải thiện thiết kế hình thức của sản phẩm, tăng cường sức hấp dẫn về mặt thị giác.
- Bảo vệ cạnh : Có thể bảo vệ các cạnh của tấm kim loại khỏi bị hư hỏng và mài mòn.
- Tạo điều kiện thuận lợi cho quá trình xử lý sau: Ngoài ra, việc viền có thể tạo sự thuận tiện cho quá trình hàn, lắp ráp và các quá trình khác sau đó.
- Hạn chế:
- Độ phức tạp của quy trình : Đòi hỏi khuôn và thiết bị chuyên dụng, khiến quy trình tương đối phức tạp.
- Chi phí cao hơn : Việc viền mép đòi hỏi thiết bị và khuôn chuyên dụng, dẫn đến chi phí sản xuất cao hơn.
Nhìn chung, quy trình viền có thể cải thiện hiệu suất sản phẩm, nhưng cần cân nhắc đến yếu tố phức tạp và chi phí. Do đó, việc lựa chọn đúng quy trình viền là điều cần thiết để cải thiện chất lượng sản phẩm.
Mẹo để viền kim loại tấm thành công
Việc viền mang lại nhiều lợi ích trong sản xuất các bộ phận kim loại tấm, nhưng làm thế nào chúng ta có thể sản xuất các thành phần viền hoàn hảo? Các mẹo sau đây cung cấp một số hướng dẫn hữu ích.
- Duy trì độ sâu của viền váy đồng đều : Đảm bảo độ sâu của viền váy đồng đều trên toàn bộ chiều dài của mép váy.
- Đạt được bán kính uốn cong thích hợp : Kiểm soát cẩn thận bán kính uốn cong để tạo ra đường viền gọn gàng, khít. Tránh uốn cong quá mức, có thể dẫn đến nứt hoặc rách vật liệu.
- Sử dụng công cụ phù hợp : Chọn công cụ viền phù hợp, chẳng hạn như khuôn và con lăn, phù hợp với độ dày và loại tấm kim loại đang gia công.
- Bôi trơn bề mặt : Bôi một lớp chất bôi trơn mỏng lên bề mặt dụng cụ và kim loại để giảm ma sát và mài mòn.
- Duy trì dụng cụ sạch sẽ : Giữ cho dụng cụ viền không có mảnh vụn và gờ để tránh làm hỏng bề mặt tấm kim loại.
- Kiểm tra lỗi : Kiểm tra thường xuyên các đường viền để xem có vấn đề gì như độ cong không đều, nếp nhăn hoặc vết nứt không và điều chỉnh nếu cần.
- Xem xét các đặc tính vật liệu : Điều chỉnh quy trình viền dựa trên các đặc điểm cụ thể của tấm kim loại, chẳng hạn như độ cứng, độ dẻo và khả năng đàn hồi.
- Cho phép độ đàn hồi: Tính đến độ đàn hồi tự nhiên của vật liệu khi xác định góc uốn ban đầu để đạt được hình dạng đường viền cuối cùng mong muốn.
Viền tấm kim loại so với ghép nối
Như chúng tôi đã đề cập ở trên, viền kim loại tấm là quá trình gấp mép của một tấm kim loại đơn lẻ lại với nhau để tạo thành mép hoàn thiện, sạch sẽ. Điều này thường được thực hiện bằng cách uốn cong kim loại trên khuôn hoặc con lăn, tạo thành nếp gấp 180 độ hoặc góc nhọn hơn, chặt hơn. Viền tạo ra mép nhẵn, tròn, ít bị góc nhọn hoặc gờ sắc. Kỹ thuật này thường được sử dụng cho các mép trên các sản phẩm như thiết bị, đồ nội thất và phụ tùng ô tô.
Ngược lại, ghép nối tấm kim loại bao gồm việc ghép hai mảnh kim loại riêng biệt lại với nhau bằng cách gấp và lồng vào nhau các cạnh của chúng. Đường ghép được tạo ra thông qua một mẫu uốn cong cụ thể, chẳng hạn như đường ghép Pittsburgh hoặc đường ghép rãnh, để tạo thành một mối nối chặt chẽ, an toàn mà không cần thêm ốc vít. Ghép nối thường có hiệu quả trong các ứng dụng như lợp mái và chế tạo tấm kim loại khác. Hơn nữa, đường ghép có thể cung cấp tính toàn vẹn về mặt cấu trúc và khả năng chống chịu thời tiết cho cụm tấm kim loại đã lắp ráp.
.
