Hướng dẫn gia công cắt laser kim loại tấm
Date: 26/02/2025
Nó hoạt động thế nào?
Cắt laser kim loại tấm bao gồm một số bước chính cho phép cắt chính xác và hiệu quả các tấm kim loại. Sau đây là cách thức hoạt động của quy trình:
1. Chuẩn bị thiết kế
Sử dụng phần mềm CAD, nhà thiết kế sẽ tạo ra thiết kế của bộ phận và chuyển đổi nó thành định dạng tương thích với máy cắt laser.
2. Thiết lập vật liệu
Nạp tấm kim loại vào máy cắt laser. Tuy nhiên, vật liệu có thể khác nhau về độ dày và loại, chẳng hạn như thép không gỉ, nhôm hoặc đồng.

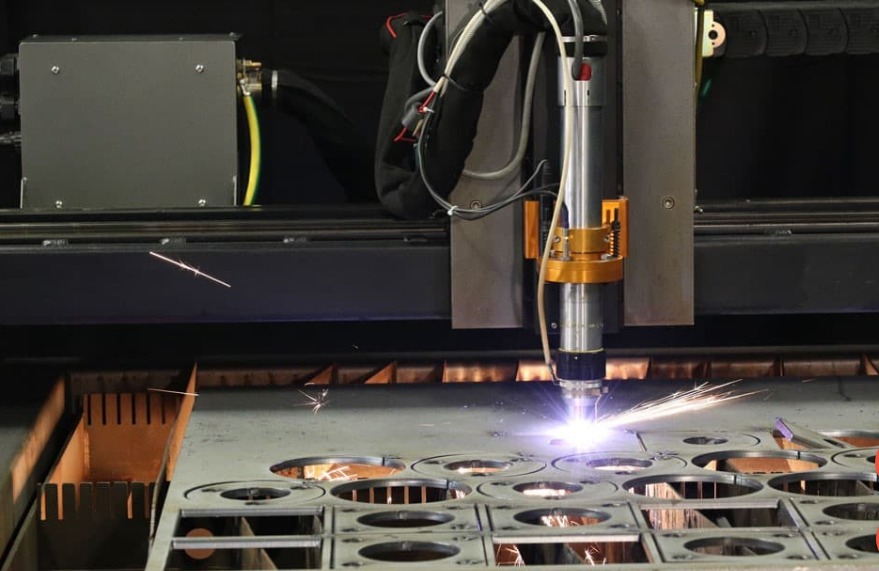

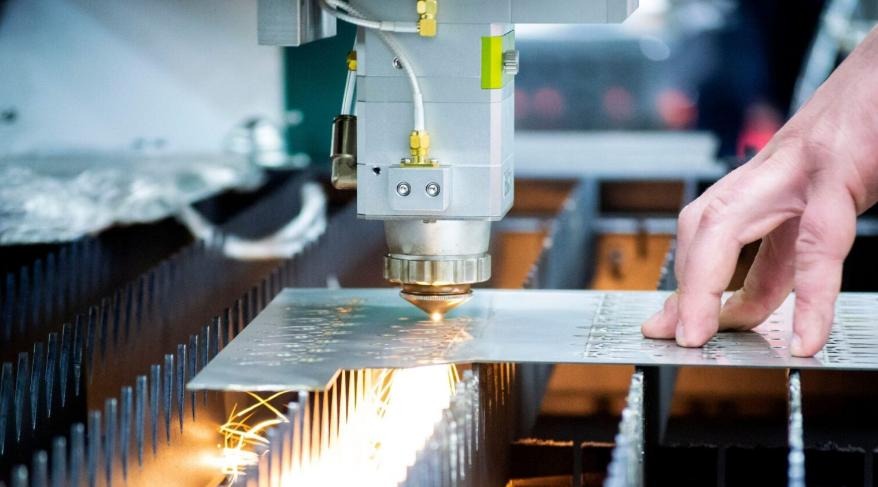

3. Quy trình cắt bằng laser
Đây là bước quan trọng nhất trong quy trình. Máy cắt laser phát ra một chùm ánh sáng tập trung được tạo ra từ nguồn laser, chẳng hạn như laser sợi quang hoặc laser CO2. Đầu tiên, gương và thấu kính sẽ hướng chùm tia, tập trung vào một điểm rất nhỏ, cho phép laser đạt được mật độ năng lượng cao tại khu vực cắt. Tiếp theo, người vận hành đưa khí hỗ trợ như nitơ hoặc oxy vào khu vực cắt, giúp loại bỏ vật liệu nóng chảy và tăng cường chất lượng cắt tùy thuộc vào loại khí được sử dụng.
Sau đó, đầu laser di chuyển theo thiết kế đã lập trình, hướng chùm tia hội tụ vào tấm kim loại. Quá trình này làm tan chảy hoặc bốc hơi vật liệu dọc theo đường đi, tạo ra hình dạng mong muốn. Cuối cùng, các kỹ thuật viên điều chỉnh cả tốc độ cắt và công suất laser dựa trên loại và độ dày của vật liệu đang được xử lý.
4. Hoàn thiện
Quá trình cắt laser tạo ra các cạnh sạch với ít gờ. Tùy thuộc vào yêu cầu, các quy trình hoàn thiện tiếp theo như loại bỏ gờ hoặc đánh bóng nên được áp dụng.
Các loại Laser để cắt kim loại tấm
Có nhiều loại laser phổ biến để cắt kim loại tấm, mỗi loại có những đặc điểm riêng biệt. Dưới đây là một số loại thường được sử dụng:
- Laser CO2 : Đây là loại laser khí tạo ra chùm tia chất lượng cao, hiệu quả để cắt nhiều loại vật liệu, bao gồm cả kim loại. Chúng linh hoạt nhưng thường kém hiệu quả hơn laser sợi quang để cắt kim loại.
- Laser sợi quang : Được biết đến với hiệu quả và độ chính xác, laser sợi quang sử dụng sợi quang để tạo ra chùm tia laser. Chúng đặc biệt thích hợp để cắt kim loại mỏng đến trung bình và có kích thước điểm nhỏ hơn, cho phép cắt chi tiết.
- Laser tinh thể : Laser tinh thể có thể được sử dụng để cắt và hàn. Chúng có hiệu suất tốt đối với nhiều loại kim loại, mặc dù ít phổ biến hơn laser sợi quang cho các ứng dụng cắt.
- Diode Laser : Các loại laser này thường được sử dụng cho các vật liệu mỏng hơn và các ứng dụng công suất thấp hơn. Mặc dù chúng ít phổ biến hơn đối với việc cắt kim loại nặng, nhưng chúng có thể hiệu quả đối với các nhiệm vụ cụ thể. Ngoài ra, laser tinh thể tạo ra chùm tia của chúng bằng cách sử dụng tinh thể Nd: YAG hoặc Nd: YVO.
Ưu và nhược điểm của việc cắt kim loại tấm bằng laser
Nhìn chung, cắt laser kim loại tấm là một công nghệ mạnh mẽ với những lợi ích đáng kể, đặc biệt là đối với sản xuất chính xác và số lượng lớn, nhưng nó cũng đi kèm một số thách thức cần được cân nhắc.
Những lợi ích
- Độ chính xác và độ chuẩn xác: Cắt laser mang lại những đường cắt có độ chính xác cao, cho phép tạo ra những thiết kế phức tạp và dung sai chặt chẽ.
- Giảm thiểu chất thải vật liệu: Đường cắt hẹp giúp giảm phế liệu, trở thành lựa chọn hiệu quả cho sản xuất.
- Tính linh hoạt: Phù hợp với nhiều loại kim loại và độ dày khác nhau, bao gồm thép không gỉ, nhôm và đồng thau.
- Tốc độ: Nhanh hơn các phương pháp cắt truyền thống, giúp tăng năng suất chung.
- Tự động hóa: Dễ dàng tích hợp với hệ thống CNC để vận hành tự động.
- Đường cắt sạch: Tạo ra các cạnh mịn với ít gờ, giảm nhu cầu hoàn thiện thêm.
Hạn chế:
- Chi phí ban đầu: Chi phí thiết bị và lắp đặt có thể cao, đặc biệt là đối với các hệ thống laser tiên tiến.
- Vùng ảnh hưởng nhiệt: Mặc dù rất nhỏ, vẫn có một số vùng ảnh hưởng nhiệt có thể ảnh hưởng đến các đặc tính của vật liệu.
- Giới hạn độ dày: Mặc dù hiệu quả với nhiều độ dày khác nhau, vật liệu rất dày có thể yêu cầu tốc độ chậm hơn hoặc phương pháp cắt thay thế.
- Kỹ năng vận hành: Yêu cầu người vận hành có kỹ năng để lắp đặt và bảo trì, đặc biệt là đối với các ứng dụng phức tạp.
Ứng dụng của cắt laser
Cắt laser có nhiều ứng dụng trong nhiều ngành công nghiệp khác nhau do độ chính xác và tính linh hoạt của nó. Sau đây là một số ứng dụng phổ biến:
- Sản xuất: Linh kiện cơ khí, vỏ và khung
- Hàng không vũ trụ: Các thành phần cấu trúc, bộ phận động cơ
- Ô tô: Tấm thân xe, linh kiện nội thất
- Điện tử: Bảng mạch, vỏ máy
- Biển báo và Màn hình: Biển báo tùy chỉnh, màn hình điểm bán hàng
- Nghệ thuật và Thiết kế: Các yếu tố trang trí, đồ trang sức
- Thiết bị y tế: Dụng cụ phẫu thuật, cấy ghép và chân tay giả
- Xây dựng: Kết cấu thép, đặc điểm kiến trúc
Mẹo cắt kim loại tấm bằng laser
Để tối ưu hóa quy trình cắt laser và đảm bảo chất lượng cắt, sau đây là một số mẹo thực tế:
- Lựa chọn vật liệu : Chọn vật liệu phù hợp cho ứng dụng của bạn, cân nhắc các yếu tố như độ dày, khả năng phản xạ và yêu cầu cắt.
- Tối ưu hóa tốc độ cắt : Điều chỉnh tốc độ cắt theo độ dày và loại vật liệu để đạt được chất lượng và hiệu quả tốt nhất. Vật liệu dày hơn yêu cầu tốc độ chậm hơn.
- Sử dụng khí hỗ trợ thích hợp : Chọn khí hỗ trợ phù hợp, như oxy hoặc nitơ, để tăng chất lượng cắt. Oxy có thể cắt nhanh hơn nhưng có thể tạo ra cạnh thô hơn, trong khi nitơ tạo ra vết cắt sạch hơn.
- Cân nhắc về thiết kế : Tối ưu hóa thiết kế CAD của bạn để cắt laser bằng cách đảm bảo khoảng cách đủ giữa các bộ phận và tránh các góc sắc bên trong để giảm thiểu sự tập trung ứng suất.
- Bảo trì thấu kính hội tụ : Thường xuyên vệ sinh và kiểm tra thấu kính hội tụ để duy trì chất lượng chùm tia và hiệu suất cắt tối ưu.
- Giảm thiểu vùng chịu ảnh hưởng của nhiệt : Duy trì tốc độ cắt đủ cao để giảm sự tích tụ nhiệt, có thể ảnh hưởng đến tính chất vật liệu.
- Theo dõi cài đặt máy : Liên tục theo dõi công suất, tốc độ và lưu lượng khí của tia laser trong quá trình cắt để đảm bảo kết quả nhất quán.
Dịch vụ cắt laser kim loại tấm tại Cơ khí Intech
Cơ khí Intech chuyên gia công cắt laser bao gồm cắt chính xác cho nhiều loại kim loại. Khả năng của chúng tôi cho phép thiết kế phức tạp và dung sai chặt chẽ, phù hợp với các ngành công nghiệp như sản xuất, hàng không vũ trụ và ô tô. Với công nghệ laser tiên tiến, chúng tôi cung cấp các giải pháp hiệu quả và tiết kiệm chi phí, đảm bảo giảm thiểu lãng phí vật liệu và hoàn thiện chất lượng cao cho các thành phần tùy chỉnh. Nếu bạn có bất kỳ câu hỏi nào, vui lòng liên hệ với các chuyên gia của chúng tôi hoặc yêu cầu báo giá ngay lập tức. Hotline: 0966 966 025
